產品型號：ZMUX-3032 多業務光端機

產品功能：可通過單模 或 多模同時傳輸30路電話+1路10M以太網

外形尺寸：長480mm×寬210mm×高44mm (19英寸1U)

ZMUX系列30路電話+1路10M以太網光端機是用光纖遠距離傳輸電話光傳輸設備。該設備采用了超大規模集成電路設計，外觀簡練，具有易于安裝調試，免維護，性能穩定等優點，適用與各大通信運營商、政府及企事業單位。

SDH設備是光傳輸設備，而PCM設備則是綜合業務接入設備。所以應用也不同了。

直接來講講兩種設備的概念。或許大家更能理解了。

而PCM設備即脈沖編碼調制。數字信號是對連續變化的模擬信號進行抽樣、量化和編碼產生的，稱為PCM（pulse code modulation）。

這種電的數字信號稱為數字基帶信號，由PCM電端機產生。現在的數字傳輸系統都是采用脈碼調制（Pulse-code modulation）體制。PCM最初并非傳輸計算機數據用的，而是使交換機之間有一條中繼線不是只傳送一條電話信號。

1、光端機中的光纖鏈路問題：

安防監控工程中，光纜大多數都由用戶自行敷設，一般為G652單模光纖。由于系統覆蓋范圍一般都不大，用標配（≤20KM）設備光鏈路損耗都很富裕，因此，光端機對光路損耗沒有過高的要求，但是用戶常會遇到無圖像、圖像跳動、圖像質量差等問題，這時多數問題都出在光路兩端的尾纖、跳線或適配器上，而極少與主干光路有關。

常見的問題有：1、光纖活動連接器插入不正確；2、光纖活動連接器纖芯（陶瓷管）被污染。

ZMUX-3032是一款30路多業務光端機，主要完成電話、音頻、數據、圖像等多業務接入，通過復用到1路光信號傳輸，實現多業務信號點對點通信功能。

特點：

1、節省光纖資源：可選單纖，占用一芯光纖。

什么是節點式光端機？節點式光端機又稱總線型光端機，其準確的定義是采用單/雙纖鏈路式組網形式的圖像傳輸系統，也被稱為鏈路式光端機。

節點式光端機簡要介紹

節點式光端機采用時分復用技術（TDM），通過電分插復用方式（ADM），在一芯光纖上可同時傳送最多16路視頻，支持節點數可以達到16個，每個節點可以接入視頻、音頻、電話、控制數據等多種業務，每兩個節點之間傳輸距離可達80km，節點的數量不影響圖像質量。

節點式光端機特點

首先我們先了解這兩種設備的作用，就明白PCM設備為什么要和光端機配合使用？

PCM設備在通信系統中的主要作用就是通過E1(2M)線路來傳輸各種64K業務。但是由于傳輸距離的局限性，PCM設備連接的同軸電纜通常只能支持300米內的距離，超過300米的距離就會衰減過大，從而影響傳輸質量。

電話光端機是在PCM復用設備的技術上發展起來的，通過一芯光纖傳輸多路電話。電話光端機通過光纖傳輸，拓展多個E1接口，進行復接，再使用PCM復用技術，傳輸電話。

因此，目前通信系統都是光端機與PCM設備配合組網，PCM就是將多路用戶業務數據復用1路2M信號，而光端機就是將1路或多路2M信號通過光纜延伸到對端。

光端機是把通過光纖傳輸?shù)男盘栟D(zhuǎn)換為電信號和把電信號轉換成光信號的設備；

光纖交換機是在多個光傳輸設備之間傳輸信號的設備；

普通交換機是對電信號進行存儲轉發交換的設備。

當下很多通信工程中使用到的遠距離數據傳輸基本都采用光纖傳輸。而這之間的連接則需要光端機和光纖收發器來實現。光端機里面則是用光模塊。

很多用戶對光模塊和光纖收發器的使用有些疑惑，這兩者之間到底該如何連接，又有哪些注意事項?下面就來分享下光模塊和光纖收發器的區別。

1、光模塊

光模塊是進行光電和電光轉換的光電子器件。光模塊的發送端把電信號轉換為光信號，接收端把光信號轉換為電信號。光模塊按照封裝形式分類，常見的有SFP，SFP+，SFF，千兆以太網路界面轉換器(GBIC)等。

弱電安防一般是用單模的光纜，因為現在一般常用的視頻光端機都是單模的。做監控的一般都是用室外的，室外光纜普通的最少芯數是4芯，再往上就是成對加的，就是4，6，8，12這些是比較常用，用幾芯光纜主要根據工程設計需要。一對視頻光端機的功能就1，2，4，8，16，32路視頻可以選擇加1路485反向控制接云臺控制線用。一對光端機只需要一芯就夠用，也就是說你如果是用一對32路光端機的話，也得接一根4芯的光纜。正常設計還有就是你光纖用一芯還得留一芯備用，也就是說如果你需要用到三芯的話，那你就拉一根6芯的這樣比較有保證。記住一芯光纖帶一對光端機設備。

光端機的配置

對于光端機的配置主要是根據工程的設計和實際需要來確定，光端機主要傳輸?shù)男盘枮橐曨l、音頻與控制信號，所以配置上也按這幾方面來分。

視頻指標

在IEEE802.3at標準中，要求PSE供電設備的輸出功率達到30W的要求，實際線路中的電流增大后，損耗也相應的增大，所以IEEE802.3at也做了要求，傳輸線最底為CAT5以上的規格，來減小傳輸線路中的實際功率損耗，在PD受電末端可得到25.5W的輸入功率。

現在許多新式的PoE設備所需的電量往往高于PoE供電的標準，或是在受電設備加電啟動的時候，所需要高的電流，當受電設備啟動自檢之后，能正常的工作在IEEE802.3at標準功率之內，對于這樣的PoE受電設備，很多PoE生產廠商，開發出了高功率的PSE供電器。

在選擇合適的PSE供電器時，可以參考受電設備的實際功率來選擇稍大于受電設備的PSE供電器，如果選擇多端口的PSE供電器，要保證多端口的PSE輸出功率的總和，大于受電設備的功率總和以上，如果條件滿足，盡量留出合適的冗余，保證PSE供電器的穩定輸出。

曾學忠介紹，紫光展銳作為紫光集成電路產業鏈中的核心企業，致力于移動通信和物聯網領域核心芯片的自主研發及設計，產品涵蓋2G／3G／4G／5G移動通信基帶芯片、物聯網芯片、射頻芯片、無線連接芯片、安全芯片、電視芯片等。目前，紫光展銳的員工數量超過4500人，在全球擁有14個技術研發中心，7個客戶支持中心，努力成為全球前三的手機基帶芯片設計公司、中國最大的泛芯片供應商和中國領先的5G通信芯片企業，并通過自主創新和國際合作的雙輪驅動，穩步成為世界數一數二的芯片設計企業。

“對于手機芯片，我們的基本策略是夯實低端，因為這是紫光展銳傳統的市場區間；穩步進入中端；然后是5G改變格局。”曾學忠表示，每一代通訊技術的革新對于中國的通信企業都是一次機遇，過去的幾十年，全球芯片行業是以美、日、歐企業為主，高端市場幾乎都被壟斷，2G時代，我們是看著別人做，3G時代我們跟著別人做，4G時代我們已經可以跟他們齊頭并進，隨著中國芯片的市場份額將不斷擴大，到了5G時代，我們要做領先的那一個。

在關鍵的5G技術研發上，紫光展銳已經率先完成了5G原型機pilot－v2的開發。這一5G原型機可以滿足5G NR多場景下對高吞吐率、低時延及靈活性的驗證需求，為5G試驗及驗證提供終端樣機的解決方案，同時支撐展銳5G芯片的研發和驗證。

同時，紫光展銳在中國IMT－2020（5G）推進組組織的中國5G技術研發試驗第二階段技術方案驗證中，于2017年10月成功完成了與華為5G原型基站的互操作對接測試（IODT）。同時，他們已與多家設備廠商合作，推進第三階段技術驗證，開展基于3GPP R15規范的技術研發工作。在2018年2月正式啟動“5G芯片全球領先戰略”中，他們先后與中國移動、英特爾、華為、是德科技、羅德與施瓦茨等合作伙伴達成戰略合作，將持續加大面向5G的全方位投入，打造中國5G高端芯片，并計劃于2019年實現5G芯片商用，與5G移動網絡的部署同步推向市場。

SDH設備采用塊狀的幀結構來承載信息，每幀由縱向9行和橫向 270×N列字節組成，每個字節含8bit，整個幀結構分成段開銷（Section OverHead，SOH）區、STM－N凈負荷區和管理單元指針（AU PTR）區三個區域，其中段開銷區主要用于網絡的運行、管理、維護及指配以保證信息能夠正常靈活地傳送，它又分為再生段開銷（Rege nerator Section OverHead，RSOH）和復用段開銷（Multiplex Section OverHead， MSOH）；

凈負荷區用于存放真正用于信息業務的比特和少量的用于通道維護管理的通道開銷字節；管理單元指針用來指示凈負荷區內的信息首字節在STM－N幀內的準確位置以便接收時能正確分離凈負荷。

大容量多光口SDH設備

下面小編給大家介紹一下光端機接口五大類型。

1、光纖接口

光纖接口是用來連接光纖線纜的物理接口。通常有SC、ST、FC等幾種類型，它們由日本NTT公司開發。FC是Ferrule Connector的縮寫，其外部加強方式是采用金屬套，緊固方式為螺絲扣。ST接口通常用于10Base-F，SC接口通常用于100Base-FX。

2、BNC接口

調幅或強調制系統(AM)：全模擬系統，光學發射單元內發光二極管(LED)的亮度或強度隨輸入視頻幅度線性變化。調幅的光信號通過光纖發送給光接收單元，由其將信號轉換為模擬基帶視頻。調頻或脈沖頻率調制(FM)：也是一個模擬系統，射頻載波通過輸入的視頻信號線性調節頻率，經過調制的載波又用于光發射單元的LED或激光發射器，經過頻率調制的信號通過光纖發送給光接收單元，由其將信號轉換為模擬基帶視頻。AM視頻傳輸被廣泛用于工業安全市場上從低端到中端CCTV監視及安全應用場合。適用于5.5公里(3.5英里)或更短距離的傳輸，這樣一個系統能夠提供的定性視頻性能是相當不錯的，并且總是能夠達到RS-250C長距離傳輸?shù)钠焚|(zhì)要求。但是，AM視頻傳輸設備僅適合850nm。

多模工作波長這就限制了*可用傳輸距離。更顯著的是，對于每1dB的光學路徑損耗而言，基于調幅系統的信噪比的線性相關衰減為2dB，因此，可接受的視頻傳輸質量僅能在相對較短的光纜距離下獲得。一些生產商的設備可能在初始安裝階段需要接收機增益調節，從而使安裝過程復雜化。*一點，AM產品達不到今天ITS及高端工業安全應用中所需達到的RS-250C中短距離視頻傳輸技術要求。FM視頻傳輸是曾廣泛應用于ITS及高端工業安全市場的傳輸方式。能夠提供極高質量的視頻傳輸性能，通常能達到RS-250C中距離傳輸?shù)馁|(zhì)量要求并且成本合理。不象AM設備，F(xiàn)M產品適用于1330nm。多模或單模操作，以及1550nm。單模操作，其典型應用的傳輸距離可達66公里(42英里)。無需為了方便安裝而要求用戶進行調節。盡管FM方式能夠提供高質量傳輸，但是其信噪比在更高水平的光衰減，或者更長的傳輸距離的光纜傳輸過程中會衰減，并且信噪比與光衰減之間不再是線性關系，因此其性能并不是可以完全預測或保持不變的。另外，基于調頻的系統很難達到RS-250C短距離傳輸?shù)募夹g(shù)要求，而且調頻視頻發射與接收單元也容易受到外界電磁源以及來自蜂窩電話和手機等的無線電波的干擾(EMI/RFI)，通常出現在野外或路邊環境中。

受技術限制，光端機主要有單路、雙路、四路、八路視頻及帶PTZ控制數據的光端機，在一芯上傳輸實現點對點，傳輸容量嚴重不足對于具有足夠傳輸容量的光纖造成了浪費，復雜的、大容量、高路數的設備則需要多芯傳輸;加上模擬視頻技術的缺陷帶來的易受干擾、易衰減的特點，實現多級中繼、級聯比較困難，傳輸業務的單一化(一般只有視頻及數據信號)，模擬視頻傳輸在應用了粗波分復用也同樣受技術條件和波分復用設備價格昂貴的限制，在光纖及光傳輸設備昂貴的年代許多行業即使有明確的需求也望而卻步其應用了。多路信號同傳引起的交調失真。在現場監控應用中，用戶可能有許多各種信號，如視頻圖像、音頻、數據、以太網、電話或其它用戶自定義的信號，為了提高光纖的利用效率，降低成本，必須將各種信號在光端機進行復用，以便在一對或一根光纖上傳輸。對調頻、調幅、調相光端機來講，將多路視頻、音頻或數據信號混合調頻、調幅、調相在某一載波上必然會引起各種鏡像、交調干擾。所以目前市場上不乏很多著名國外品牌的調頻、調幅、調相光端機多路視頻、音頻、數據同傳時出現相互干擾的現象，這些不穩定的現象都是模擬調制技術長期以來一直所固有的缺點。

經過上面的了解我們知道了視頻光端機調試的三種方式。

下面我們來講一下Powe燈r和Link燈不亮，是什么原因?

光纖收發器的Power燈不亮，那就是光纖收發器電源故障的問題了。如果Link燈不亮，可能有如下情況：

1、檢查光纖線路是否斷路

2、檢查光纖線路是否損耗過大，超過設備接收范圍

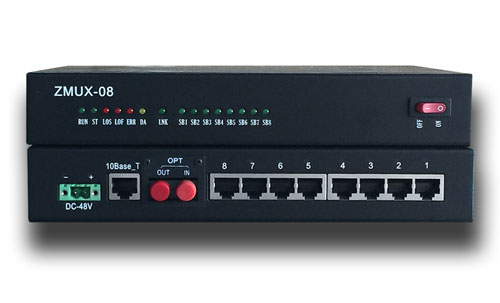

8路多功能光端機通過復用到1路E1線路傳輸，實現多業務信號點對點通信功能。

在超大規模集成電路的基礎上開發的點對點語音光傳輸設備，它是以簡潔的形式實現了2條E1電路和1條100M線速以太網數據通道，加上8路通用的業務接口。可購買配備具有告警監控功能善，集成度高，功耗低，性能穩定，使用方便。

滿足電信運營商及專網用戶電話及數據接入的需求。適合電力、郵政、銀行及聯通、移動電信等用戶的網絡組建的需要，符合電信運營商使用標準。

數字光端機一般具備很多功能，每一類功能都有相應的技術指標要求，如視頻指標、音頻指標等。具體的技術指標可以要求廠商提供第三方的測試證明，有條件的工程上需要在選購前進行復測，以檢驗設備的實際技術指標和廠商的陳新都。

1）音視頻光端機通常是音頻信號與視頻信號一起應用于安防系統中，用來傳輸監控的攝像頭視頻和監聽頭音頻；而電話光端機稱為PCM，屬于傳統的電信產品，比如通過光纖傳輸30路程控電話。

2）傳統2M網如果要傳輸視頻則需要配備音視頻編解碼器，這樣音視頻就可以通過SDH網傳輸

3）市場中，音視頻光端機是按照路數來區別產品報價的，有1、2、4、8、16等路數，而電話光端機則是在同一塊主板上疊加，例如8路的主板上6路電話和7路電話價格差不大，30路的板子上25路和30路價格差不大。

4）音視頻光端機和電話光端機都可以疊加以太網、工控數據等，具體根據各個廠家的做法而異。
